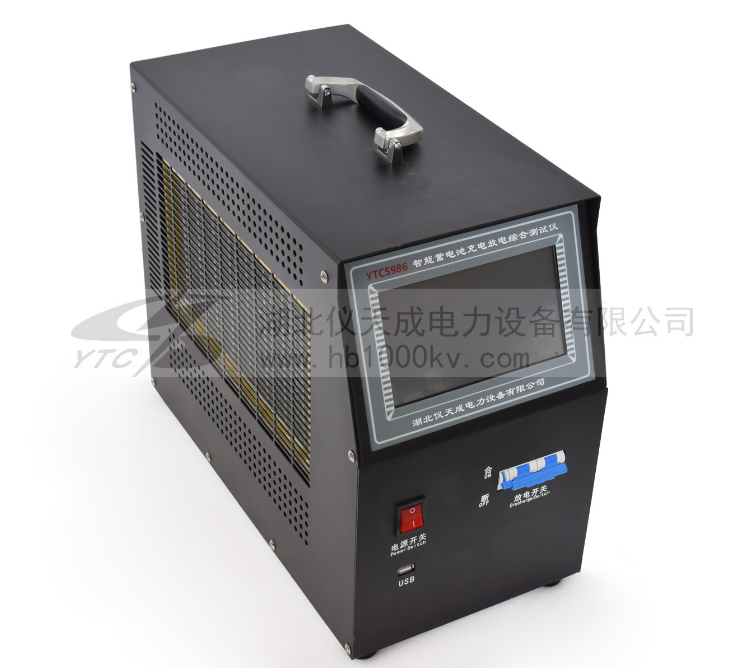

智能蓄電池充電放電綜合測試儀的性能特點

返回打印來源：儀天成電力時間：2018/06/30 閱讀：次

為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程, 需要定期或按需適時的對蓄電池組進行容量的核對性放電測試, 以早期發現個別的失效或接近失效的單體電池予以更換, 保證整組電池的有效性; 或者對整組電池的預期壽命作出評估。可在蓄電池在線狀態下, 作為放電負載, 通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電組端電壓或單體電壓, 跌至設定下限值、或設定的放電時間到、或設定的放電容量到,儀器自動停止放電, 并記錄下放電過程中有價值的、連續的過程實時數據.

充放電儀功能特點
Ø 采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
Ø 內部控制器采用雙CPU協同工作，最大限度地保證測試的安全，可靠及準確性。當其中一個CPU故障時，另一個CPU會發出報警，并執行關機程序。
Ø 放電部分采用全電氣隔離技術，即本儀器在強電磁干擾和強電源干擾環境下，依然工作自如。
Ø 2G超大容量內部數據存儲空間，外部U盤可支持32G。
Ø 0.05%的單體電壓采集精度，1mV分辯率。
Ø 具有三種無線/有線通訊方式，1、無線采集盒與放電主機之間具有無線/RS485通訊功能，可通過放電儀實時監測各單體電壓狀況。2、PC機端上位機軟件與無線監測模塊具有無線/RS485通訊功能，可在不需要接入放電儀的情況下通過無線方式直接監測單體電壓狀況。3、PC機端上位機軟件與放電測試儀之間通過RS485通訊線連接后，可進行遠端控制放電。
Ø 無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。
Ø 設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高
Ø 配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。
Ø 有USB接口，可將放電過程的數據存入U(xiǎn)盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。
Ø 采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。
Ø 自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。
Ø 可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。
Ø 可記錄測試/放電過程每節電池放電情況，主要是電池組總?cè)萘俊⒖傠妷骸⒖傠娏饕约半妷鹤畹偷膯误w電池的電壓變化情況。
Ø 可進行在線補償式放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合。
Ø 可設定充電時間到、充電容量到、充電總電壓高、充電單體電壓高、充電電流超范圍等多種充電終止條件。
Ø 活化功能，最大可設定10次放充電自動循環。
智能蓄電池充電放電綜合測試儀的主要技術參數
適用蓄電池組:48V
電池組電壓 : DC48V
放電電流:0-50A連續可調
充電電流:0-50A連續可調
工作模式：可單機使用，可并機使用，可并聯恒流模塊使用
保護性能：輸入端過壓保護，LCD提示；電池電壓極性反接保護，蜂鳴器告警；過流保護，LCD提示；85℃過熱保護，LCD提示，蜂鳴器告警；
單體電壓采集:采用433射頻無線模塊,通訊距離可達100米以上，兼容2V/4V/6V/12V單體電池電壓監測，只要總電壓不超過門限，每組電池?cái)?shù)量不限，可以同時監測1～16組射頻無線監測模塊，一個射頻無線監測模塊可同時監測12只單體電池
控制精度:放電電流≤±1%；組端電壓≤±0.1%；單體電壓：≤±0.05%
PC機通信:RS485接口
數據保存容量:2Gbit FLASH
工作環境
散    熱:強制風冷
溫    度:工作范圍：-5～50℃ 貯藏溫度：-40～70℃
濕    度:相對濕度0～90%（40±2℃）
海    拔:額定海拔4000米
噪    音:﹤60dB
工作電源
電    壓:48V充電機：單相三線制: 220V AC （–20%～+30%），頻率:45～65Hz；
110V充電機：三相三線制: 380V AC （–20%～+30%），頻率:45～65Hz；
220V充電機：三相三線制: 380V AC （–20%～+30%），頻率:45～65Hz；
耐壓測試:輸入－機殼：2200Vdc 1min
輸入－輸出：2200Vdc 1min
輸出－機殼：700Vdc 1min
安全性:滿足EN610950
交流輸入:國標公插座，適用1～1.5mm2電纜
儀器放電源與充電電源請分別接連。
直流輸出:儀表35mm2電纜快接插頭（紅正黑負）
智能蓄電池充電放電綜合測試儀有非常友好的人機界面,不僅可以在菜單的提示下完成各種設置和數據查詢,而且放電的過程數據,均保存在設備的內存中,通過數據接口可以讀取、轉存,并通過上位機的專用軟件,對數據進行分析,生成需要的曲線和報表。

湖北儀天成電力設備有限公司

2018年6月30日
